Introdução

O controle DualSense do PlayStation 5 é um dos mais avançados do mercado, porém também está sujeito a problemas comuns como o drift nos analógicos. Felizmente, com as ferramentas corretas e atenção aos detalhes, é possível desmontar o controle e substituir os analógicos, restaurando a precisão e prolongando sua vida útil.

Este guia é indicado para técnicos, entusiastas e usuários avançados.

⚠️ Atenção: Se seu aparelho estiver na garantia não abra, leve para uma assistência técnica autorizada pela Sony

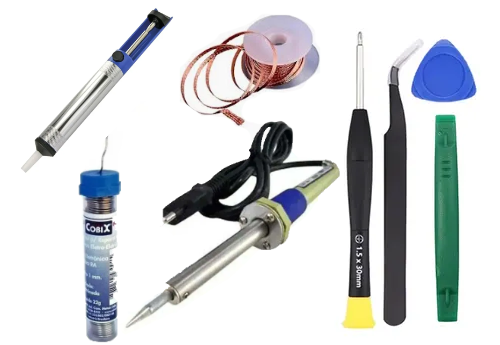

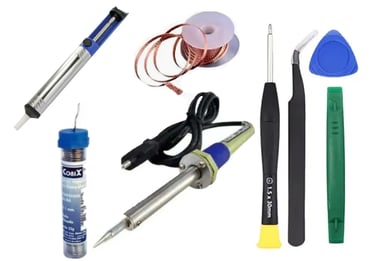

Ferramentas Necessárias

Antes de iniciar, tenha em mãos:

• Chave Philips 1,5mm

• Espátula plástica ou palheta

• Pinça antiestática

• Ferro de solda (ponta fina)

• Sugador de solda e malha dessoldadora

• Analógico compatível (padrão, Hall Effect ou TMR)

• Álcool isopropílico

• Pincel antiestático

Anúncio

Acesse nosso link de afiliados Mercado Livre e adquira os materiais necessários para manutenção do seu controle

Passo a Passo: Como abrir e substituir os analógicos do controle DualSense

1. Remoção do acabamento frontal

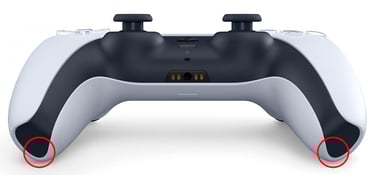

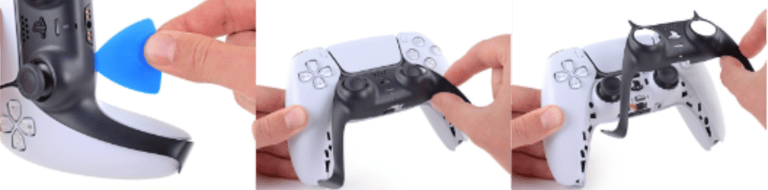

• Insira a espátula nos locais marcados na imagem ao lado e solte as travas da parte de baixo da moldura frontal.

• Com uma espatula vá soltando o restante da moldura frontal com cuidado para não danificar as travas.

• Quanto todas as travas estiverem soltas, levante a mondura frontal com cuidado e retire-a, conforme a imagem ao lado.

2. Remova os Botões R1 e L1

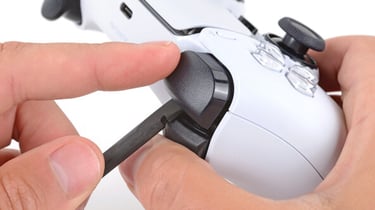

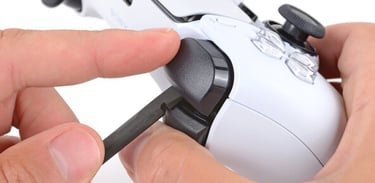

• Com o polegar aperte e segure precionado o botão R2.

• Insira uma espatula entre os botões R1 e R2, conforme a imagem, e com cuidado erga o botão R1 até retirá-lo.

• Repita o procedimento com o botão L1.

Anúncio

3. Remova os parafusos

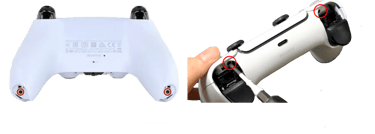

• Ao retirar a moldura frontal e os botões R1 e L1 você terá acesso a 4 parafusos, conforme as imagens ao lado.

• Retire os parafusos utilizando a chave philips 1,5mm.

4. Removendo a tampa traseira

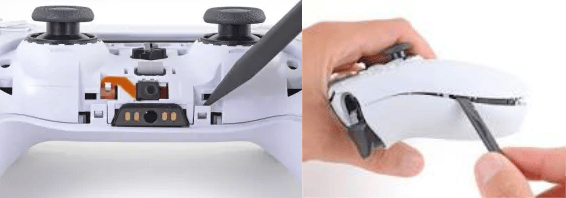

• Com a ponta de uma espátula, solte os clipes ao lado do microfone, conforme a imagem.

• Com a parte plana da espátula vá soltando as travas em toda volta do controle, lembrando que próximo aos botões R1 e L1, as travas são maiores e requerem mais cuidado.

• Após soltar todas as travas, remova a tampa traseira.

5. Removendo a bateria

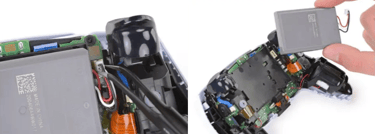

• Com o controle já aberto e com o uso de uma pinça, remoça o conector da bateria, conforme a imagem ao lado.

• Após a remoção do conector a bateria já pode ser retirada do seu suporte.

Anúncio

6. Removendo o microfone e suporte da bateria

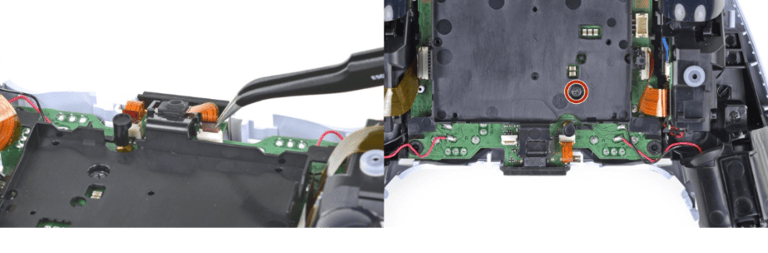

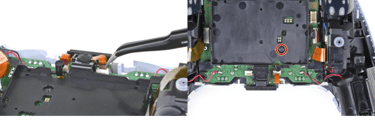

• Com o auxilio de uma pinça, desconecte o cabo flat do microfone com cuidado e retire o microfone da sua base.

• Com a chave philips 1,5mm, retire o parafuso que prende a base da bateria, identificado na imagem ao lado.

7. Removendo os cabos flat do da placa principal

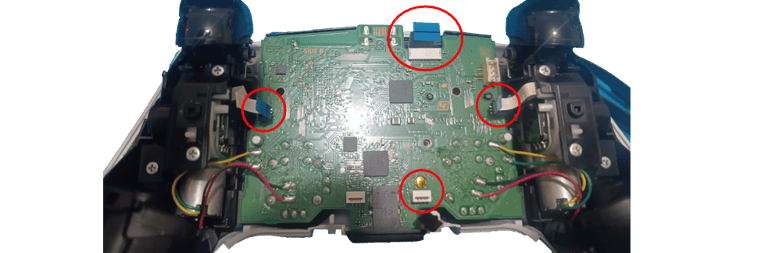

• Com o auxilio de uma pinça, desconecte todos so cabos flat da placa principal, identificados conforme a figura ao lado.

• Remova-os com cuidado para não danificá-los.

8. Desconectando os cabos de energia da placa principal

• Caso você não tenha prática com ferro de solda, recomendo pesquisar como utilizá-lo antes de continuar.

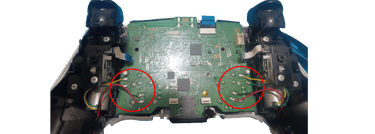

• Com o ferro de solda, solte os cabos soldados a placa principal, identificados na imagem ao lado.

• Após desconectar todos os cabos e flat da placa principal você já poderá removê-la.

Anúncio

9. Identificando a placa principal e os analógicos

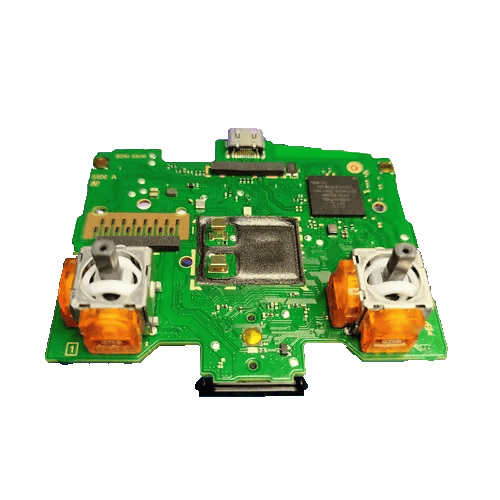

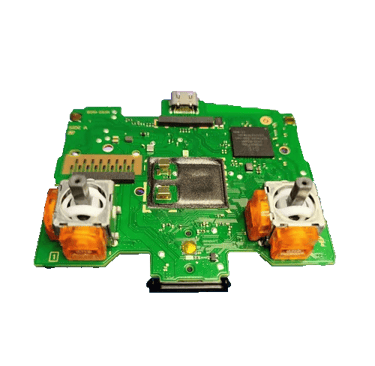

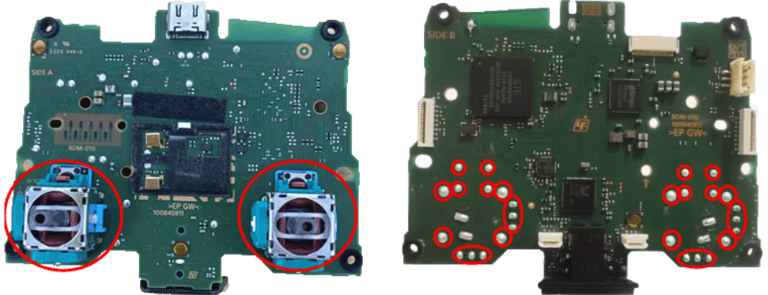

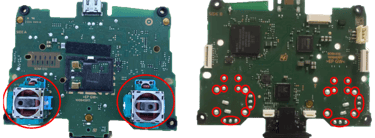

• Na primeira imagem ao lado vemos a placa principal e os analógicos padrão de fábrica .

• Na segunda umagem ao lado, temos a placa principal do lado oposto a prmeira imagem, onde estão identificados os pontos que devem ser dessoldados.

• É importante, nessa fase, ter um pouco de técnica para retirar todos os pontos de solda e o controle analógico, sem danificar a placa, suas trilhas e outros componentes presentes, como resistores, capacitores e circuitos próximos.

• Para retirar as soldas, você deve utilizar um sugador de solda, malha dessoldadora, solda estanho e fluxo de solda ou pasta de solda.

• Coloque um pouco de solda nova em cada terminal que você deseja dessoldar, isso facilitará a retirada.

• Esquente o terminal que deseja retirar e com o sugador retirar a solda. Repita isso em todos os demais terminais.

• Não utilize chaves, pinças, espatulas para forçar a retirada do analógico, isso pode danificar sua placa.

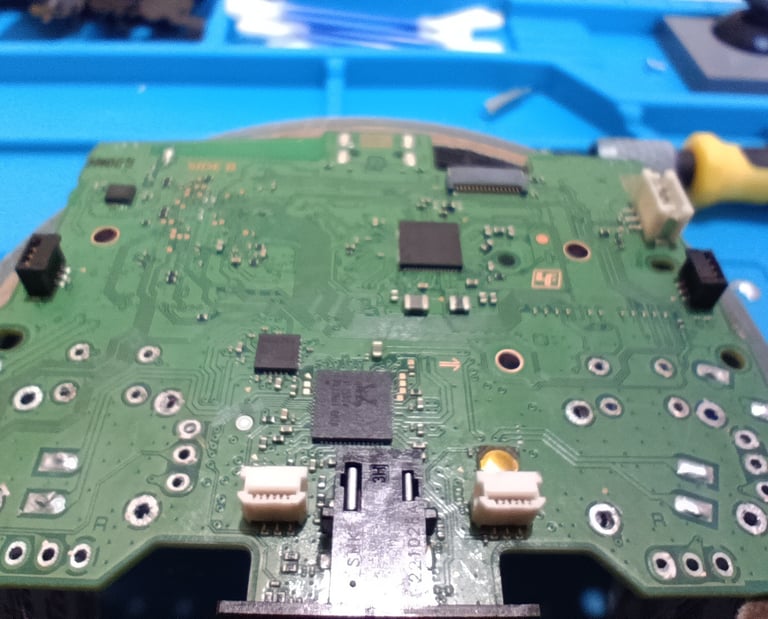

10. Limpando a placa

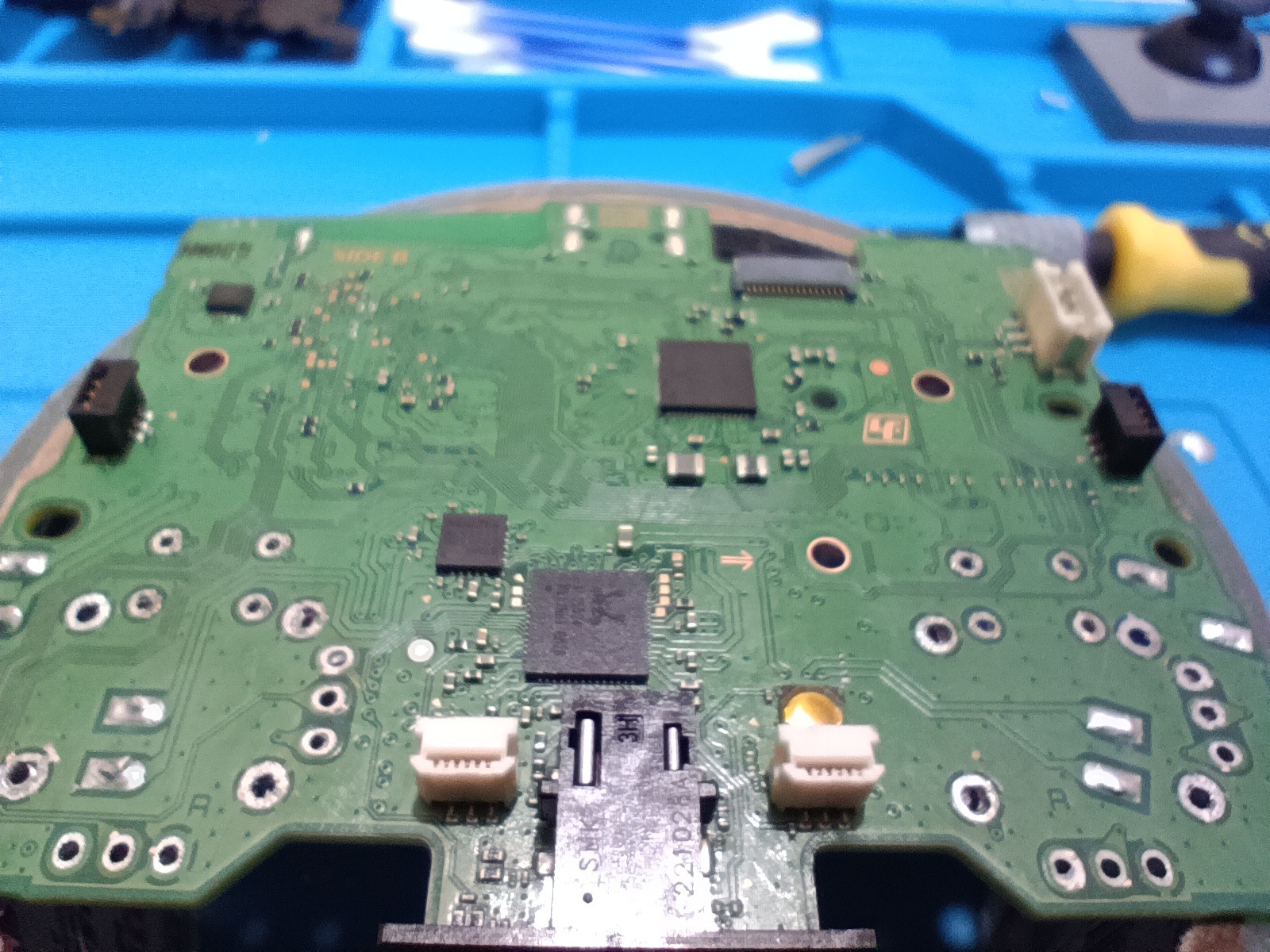

• Após retirar os analógicos, passe um puco de fluxo de solda sobre os terminais da placa que foi retirada solda e com a malha desoldadora limpe a solda que permaneceu.

• Espalhe um pouco de álcool isopropílico sobre a superfície da placa e limpe-a com um pincel antistático ou cotonete.

11. Escolhendo qual analógico usar

• Agora é hora de escolher qual analógico você irá usar.

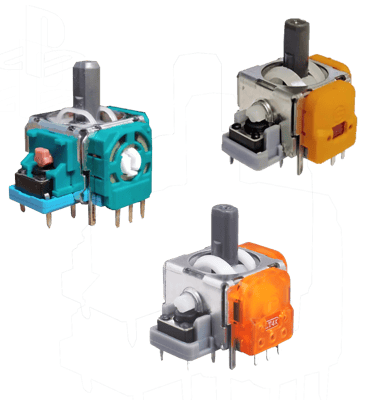

• Existem 3 tipos disponíveis no mercado, Padrão original, Hall Effect e TMR.

• Descubra mais sobre a diferença entre eles na nossa matéria.

Anúncio

12. Instale o novo analógico

• Após escolher o analógico que irá instalar, encaixe-o onde retirou o antigo e segure-o firmemente junto a placa para que não fique desalinhado.

• Os dois analógicos ficarão na mesma posição.

• Solde todos os terminais com auxílio de pasta de soldagem ou fluxo de solda para não deixar soldas frias.

• Limpe a placa com álcool isopropílico e cotonete ou pincel antiestático

13. Hora de montar seu controle

• Com os novos analógicos já instalados é hora de montar novamente seu controle.

• Encaixe os botões nos analógicos.

• Encaixe a placa no controle.

• Solde novamente os cabos retirados no passo 8, tomando cuidado com a sequencia correta de cores.

• Com o auxílio de uma pinça, conecte os cabos flat que foram retirados no passo 7.

• Encaixe o suporte da bateria e parafuse-a.

• Conecte o microfone que foi retirado no passo 6.

• Conecte a bateria e a encaixe em seu suporte.

• Feche o controle, obsernado para que todos as travas se fechem.

• Parafuse o controle.

• Encaixe os botões R1 e L1.

• Encaixe a moldura frontal.

14. Testes e Calibração

Após a montagem:

• Teste os analógicos no console ou PC

• Utilize ferramentas de calibração disponíveis

• Verifique dead zones e resposta

❌ Erros Comuns a Evitar

• Excesso de calor na placa

• Forçar cabos flex

• Solda fria ou mal posicionada

• Utilizar analógicos de baixa qualidade

• Forças a retiradas de componentes

• Utilizar ferramentas inapripriadas

Vale a Pena Fazer em Casa?

• Sim, se você possui experiência em soldagem

• Não, se nunca desmontou eletrônicos sensíveis

Nesse caso, o ideal é procurar uma assistência técnica especializada.

Anúncio

Conclusão

Trocar os analógicos do controle DualSense é uma solução eficiente para eliminar drift e recuperar a performance original. Com atenção, ferramentas adequadas e componentes de qualidade, o reparo pode ser durável e econômico.
